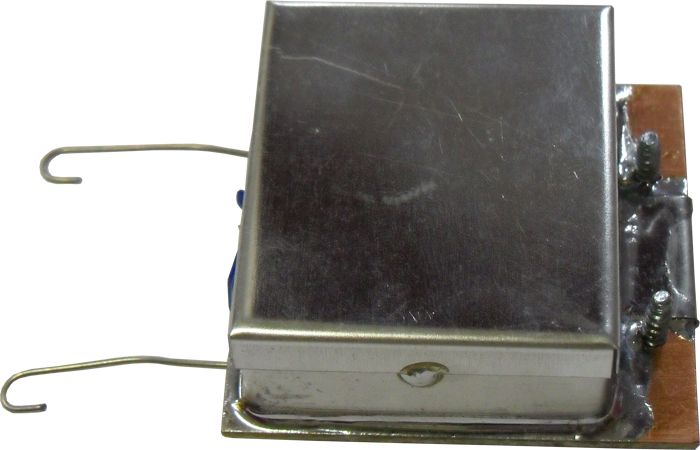

Anténní předzesilovač UHF (26dB)

Zesilovač pro pásmo UHF 470 - 800 MHz 26dB zesílení

Všeobecně předzesilovač je určen pro použití do nejhorších příjmových podmínek.Minimální šum zaručuje vynikající vlastnosti vstupního tranzistoru. Dvoukanálová propust zaručuje dobrou selektivu předzesilovače. Velkého zesílení a odolnosti vůči křížové modulaci je dosaženo použitím tranzistoru BFR 91A na druhém stupni. Při montáži je nutno používat kvalitní koax.kabel z hlediska vnějšího vyřování (těsnosti), jinak může zejména u staršího kabelu dojít k vazbě mezi výstupním kabelem a anténou a tím k rozkmitání soustavy.

Ochrana vstupního tranzistoru proti atmosferickému přepětí. Ochrana proti zápornému napětí. Při napájení zesilovače přepínanými zdroji 3 až 12V používejte zdroj přepnutý na 7,5V, kdy je výstupní napětí při malém odběru 11 až 14V

Vlastnosti:

Použití UHF

Zisk 26dB

Šum <1.5dB (470-800 MHz)

Vstupní impedance 300 Ohm.

Výstupní impedance 75 Ohm

ČSV výstup 1,9

Napájecí napětí 9 - 14V

Odběr cca 25mA

Montáž

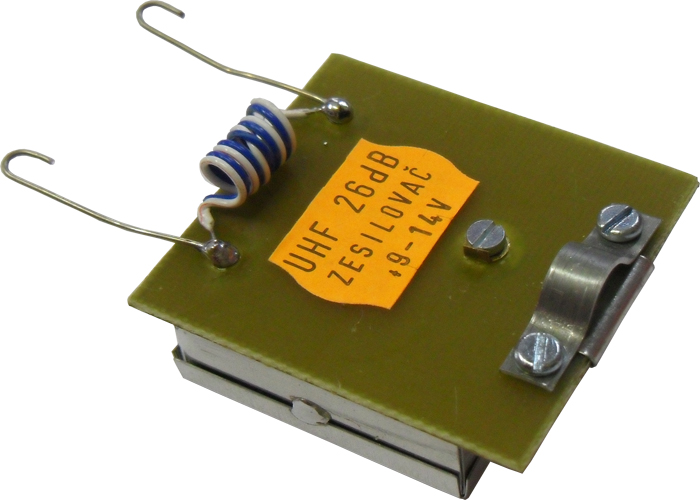

Předzesilovač je určen do malé ant. krabičky. Krabičku otevřeme, na předzesilovači téměř vyšroubujeme samořezné šroubky, připojíme střední vodič koax. kabelu pod střední šroubek. Poté zesilovač vložíme do ant.krabičky a samořezné šroubky zašroubujeme do otvorů krabičky,kde původně měla být plastová příchytka koax. kabelu. Tím zároveň připojíme stínění koax.kabelu. Nakonec připojíme drátky předzesilovače k dipolu, vyřízneme otvor ve víčku krabičky a krabičku uzavřeme. Při montáži předzesilovače do velké krabičky ( Antény COLOR ) je vhodné samořezné šroubky nahradit šroubky M3 s matičkami.
