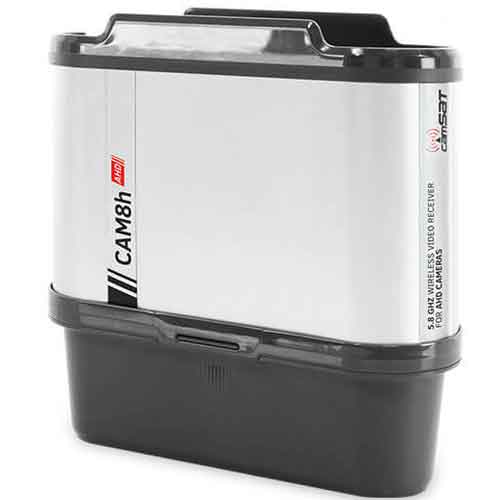

Bezdrátový přenos pro otočné PTZ kamery AHD CAM8h-PTZ/AHD

CAM8h-PTZ/AHD je nová řada bezdrátových systémů v technologii analog HD. Systém je určen pro bezdrátový, analogový HDpřenos obrazu v profesionálních CCTV systémech, všude tam, kde je potřeba vysoce kvalitní a stabilní připojení video technologie s vysokým rozlišením AHD. Podporuje otočné PTZ analogové kamery HD standardu:

• AHD-M (1,3 Mpx / 960p, 720p),
• AHD-L (1 Mpx / 960h),
• PAL (576p),
• CVBS.

Charakteristika:

• stabilní, vysoce kvalitní přenos obrazu ve standardním AHD-M, AHD-L, CVBS, PAL,
• podporovaná rozlišení: 720p, 960p, 960H, PAL / NTSC,
• celkem 16 kanálů, z toho 4 kanály navrženy pro práci v EU,
• evropské operační pásmo (EU) 5725 - 5875 MHz u některých dalších zemích 5350-5875 MHz,
• integrované směrové antény, velký zisk, který poskytuje vysoce stabilní práce,
• není-li optická viditelnost mohou být přenosy signálu rozšířeny,
• přenos v reálném čase bez zpoždění,
• snadná instalace a zcela bezúdržbové,
• venkovní kryt s integrovanými směrovými anténami.

CAM8h-AHD je ideálním řešením při navrhování instalace analogového sledování videa ve vysokém rozlišení. Díky použití 4 (Evropské unie), nebo až 16 nezávislých video kanálů a vysokou kvalitu přenášeného obrazu systému představuje kompletní řešení.

Dva nezávislé výstupy signálu AHD

Přijímač má dva nezávislé video výstupy:

• BNC 75 ohm
• UTP 100 ohm

Každý výstup může být použit jako nezávislý zdroj obrazu.

Vysoká kvalita přenosu
Přenos je chráněn proti přepětí a mají filtr proti rušení, který zajišťuje vynikající kvalitu signálu.

Napájení z kamer
Bezdrátový systém může také napájet AC 24V AC např. přímo z kamery AHD PTZ.

Podpora AHD, CVI, TVI
Bezdrátový systém CAM8h-PTZ/AHD také spolupracuje s kamerami TVI a CVI přepnutými na režim analogový.

Přikladové aplikace CAM8h-AHD
Majitel zpracovatelského závodu se rozhodl instalovat monitorovací systém s cílem omezit počet ochrany zaměstnanců.

Na třech výrobních budovách umísťil otočnou PTZ kamerou AHD. Za účelem zjednodušení instalace bezdrátového systému používaného CAM8h-PTZ / AHD, která umožní přenášeného obrazu AHD / PAL a dálkové ovládání PTZ kamer. Každá kamera je připojena do vlastního vysílače videa a ovládání CAM8h-PTZ / AHD (TX). Signál z první kamery je přijímán přes video přijímač s RS485 CAM8h-PTZ / AHD (Rx). To umožňuje přenos k ovládání kamer PTZ. Obraz z dalších dvou kamer jsou přijímány standardními přijímači, video CAM8h-AHD (Rx).

POUŽITÍ

• monitorování AHD CCTV založené na kamerách AHD-M, AHD-L, PAL, CVBS
• záznamové zařízení DVR AHD
• radioliniové video, určené pro přesné monitorování s otočnýma kamerami PTZ AHD
• náhled a ovládání záznamovým zařízením AHD
• ovládání PTZ kamer a dalších telemetrických systémů s obrazem AHD a PAL,
• pracuje s telemetrie modulu CD09 pro ovládání PTZ kamer,
