EASY DC/DC CONVERTER

EASY DC/DC CONVERTER

DC / DC.BAT120 měnič je velmi užitečný v telekomunikačních systémech a všude tam, kde potřebujeme nepřerušené výstupní napětí 12V, 24V a 48 / 56V.

Unikátní vlastností našeho produktu jsou tří výstupní napětí z jediného zdroje napájení a zálohování z jediného 12V akumulátoru. Dosáhnete velké úspory při nákupu a provozování baterií a zdrojů, kde vyžadujete napětí 24V a 48V. Kromě toho napětí 48V může být swit-ched na 56V

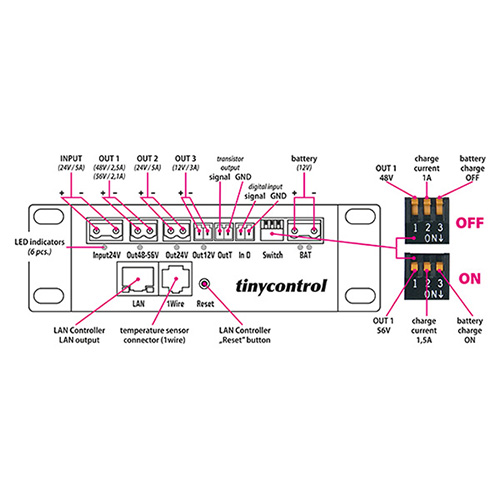

Další jedinečnou vlastností měniče je schopnost být řízen přes LAN rozhraní. Tím máte přístup k informacím o nedostatku napájení, napětí baterie, proudů na výstupech 24V a 48 / 56V, a můžete odpojit nebo resetovat výstupy. Kromě toho zařízení obsahuje jeden tranzistorový výstup , kterým lze ovládat např. relé nebo ventilátor. Dále máte k dispozici digitální vstup například pro monitorování otevírání dveří instalační skříně. Další funkce zajišťuje měření teploty. Je vybaven vnitřním teplotním senzorem a digitální sběrnice 1Wire port pro připojení čidel DS18B20. Tímto způsobem můžeme měřit teplotu v libovolném místě ve skříni zdroje. Všechny tyto měření mohou být zaslány a sledovány pomocí SNMP a HTTP. Praktickým řešením je také držák pro 1U rack a volitelný držák pro montáž na DIN lištu.

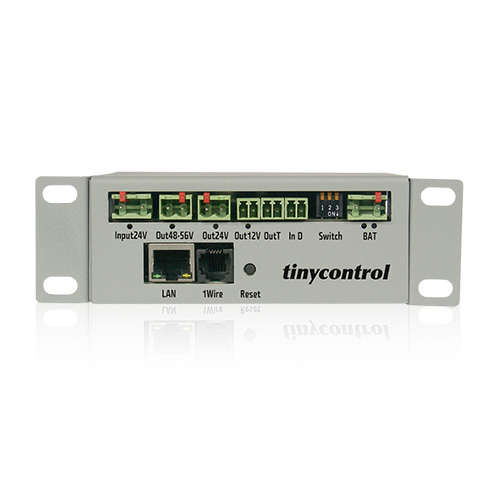

4x set of DC/DC Converter in house 1U
Normal power ratings:
Total power 100W (one of output maximal current, other up to 100W of power consumption)
Recommended power supply - 24V
Output current 24V - 4A
Output current 48V - 2A
Output current 12V - 1,5A
Output current OutT - 0.5A


Maximal power ratings (for short time, device wake up), risk of overheating if work on 12V battery backup:
Total power 120W (one of output maximal current, other up to 130W of power consumption)
Recommended power supply - 24V
Output current 24V - 5A
Output current 48V - 2,5A
Output current 12V - 2A
Output current OutT - 0.5A


Typical power consumption for all outputs switch on - example:
Recommended power supply - 24V
Output current 24V - 1,8A
Output current 48V - 0.7A
Output current 12V - 1A
Output current OutT - 0.2A


Other parameters:
Input protection - 6A
Battery cut-off voltage - 11V
Recommended battery acid gel
Operating temperature range -20 +40C (for higher fan cooling demand)

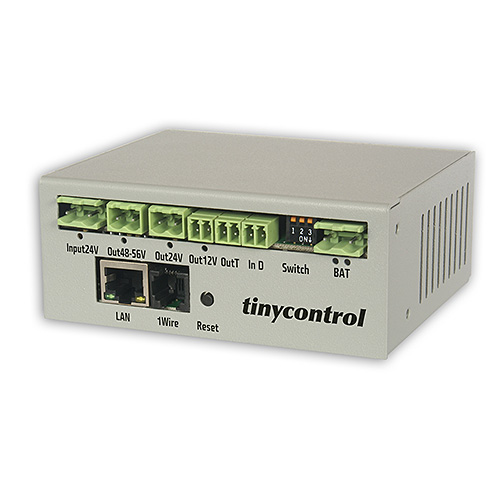

Case type 1U with the option of mounting on DIN-rail
Dimensions (height x width x length) 45 x 90 x 110 mm (147 mm with holders)
Weight 490 g (460g without holders)


Functional features:
compact power solution
3 typical output voltage: 12V, 24V, 48V (or 56V)
It requires only one 12V battery
remote management


Typical uses:
supply of telecommunication equipment
power other devices requiring backup power and several output voltages
