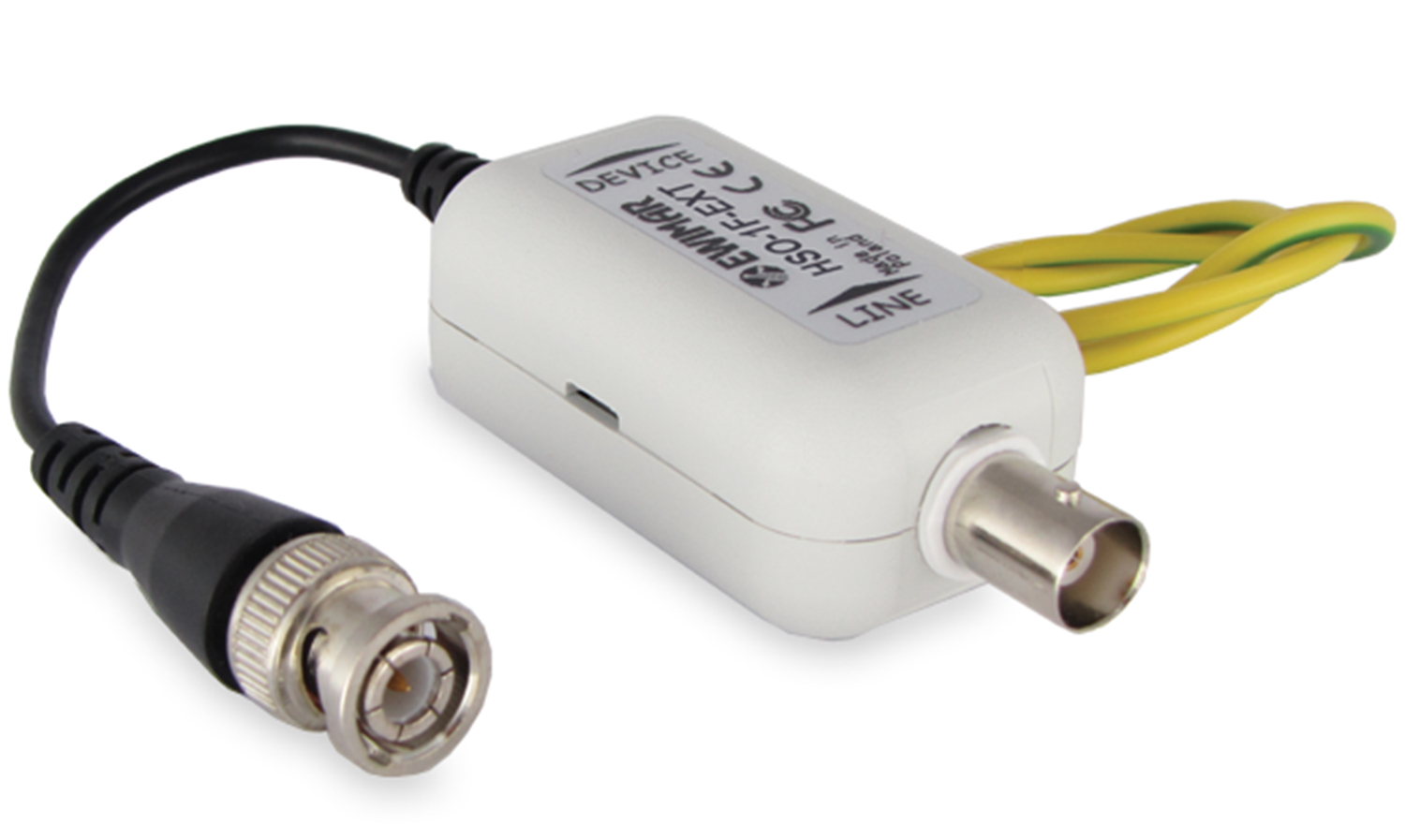

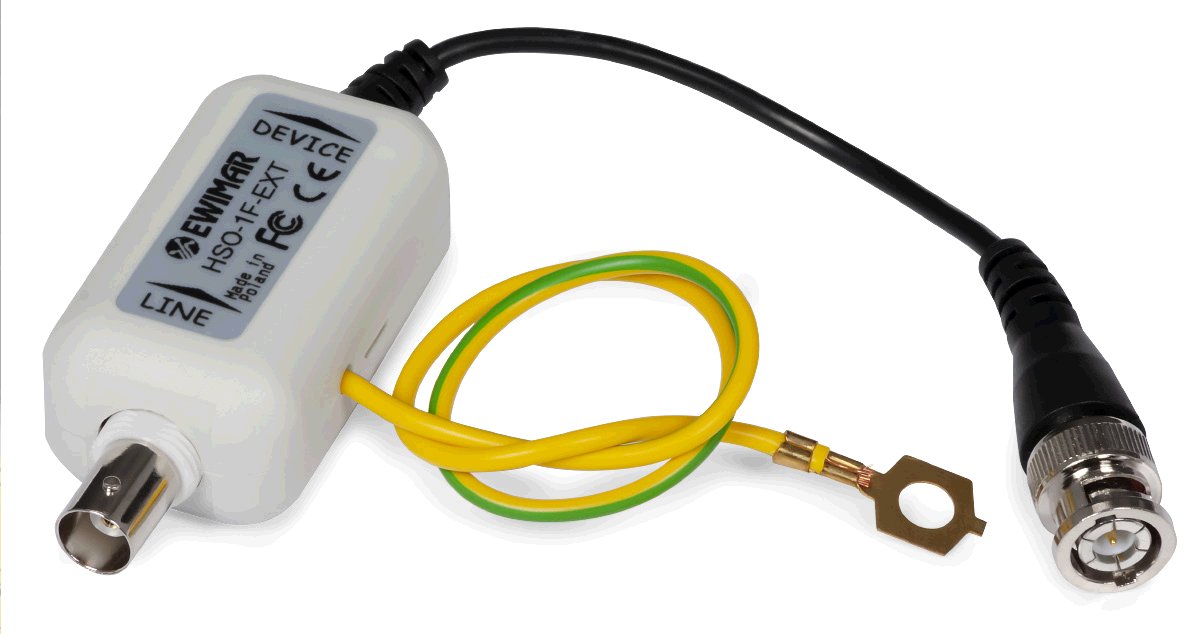

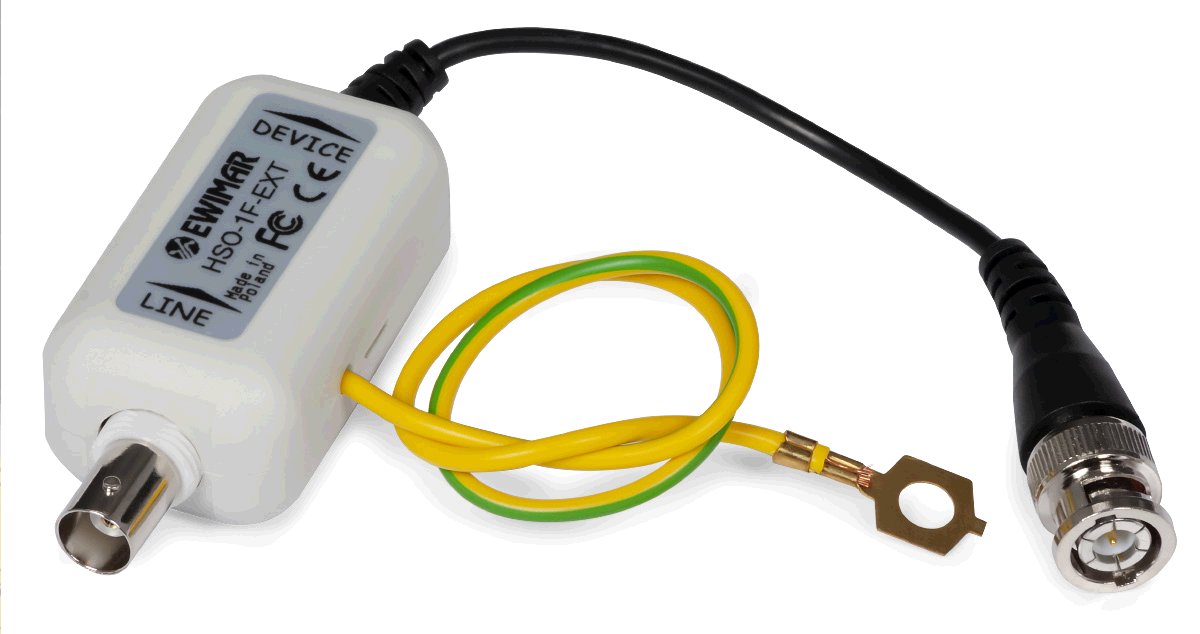

Galvanic Isolator & Surge Protector HSO-1F EXT (BNC)

HSO-1F EXT je 1-kanálový galvanický oddělovač signálu vysílaného 75-ohmovým koaxiálním kabelem integrovaným s vysokou přepěťovou ochranou. Určeno pro CCTV zařízení používající signály v normách CVBS, AHD, HD-CVI a HD-TVI.

Zařízení poskytuje izolaci mezi jednotlivými místy instalace, jako jsou kamery a rekordéry, které je chrání před možnými rozdíly (narušení obrazu). Doporučuje se v CCTV instalacích, které se nacházejí v průmyslových podmínkách, jako jsou kovové haly, kovové sloupy a v případě různých výkonových bodů jednotlivých zařízení, v nichž se potenciály objevují mezi jednotlivými uzemňovacími body. Takové provozní podmínky představují nepříznivé provozní podmínky vstupních / výstupních obvodů, které vytvářejí rušení viditelné na obraze a dokonce i poškození zařízení, která může vzniknout navzdory nedostatku atmosférických výbojů.

Maximální úroveň ochrany díky galvanickému oddělení na 800 V a přepěťové ochraně 2 x 10 kA, která obsahuje unikátní řešení ve formě pojistky MOSFET. Chrání proti přepětí, atmosférickým výbojům a potenciálním rozdílům. Pojistka MOSFET zvyšuje účinnost přepěťové ochrany a chrání transformátor separátoru před poškozením v důsledku proudění velkých nárazových impulzů.

Schéma znázorňující funkci ochrany

Šířka pásma signálu byla vybrána podle analogového HD přenosového systému, který umožňuje přenos obrazu v rozlišení až do 1080p. Zařízení používá značkový konektor BNC, který zajišťuje vysokou kvalitu a trvanlivost připojení i při nepříznivých teplotních podmínkách.

Zařízení přenáší signál v obou směrech a může být použito na straně kamer nebo na straně rekordérů DVR. U dlouhých kabelů se doporučuje použít oddělovač na straně rekordéru.

Příklad použití galvanického odlučovače a přepěťového svodiče HSO-1F EXT (BNC) M17108

Name	HSO-1F EXT
Code	M17108
Input connector (coaxial line)	BNC-f
Output/input connector (device with 75 Ω video input/output)	Cable terminated with BNC-m
Bandwidth	50 MHz
Attenuation	0.5 dB
Overvoltage suppressors	Gas discharge tube, Transil™, MOSFET fuse
Line to ground protection	Gas discharge tube: 90 V, 2x10 kA @ 8/20 μS
Wire to wire protection	Transient voltage suppressor: 6 V, 100 A @ 8/20 μS
Maximum level of overvoltage	4 kV
Capacitance of the protection circuits	10 pF
Operating temperature range	-40°C to +60°C
Dimensions	86 mm x 24 mm x 31 mm (excluding cables)
