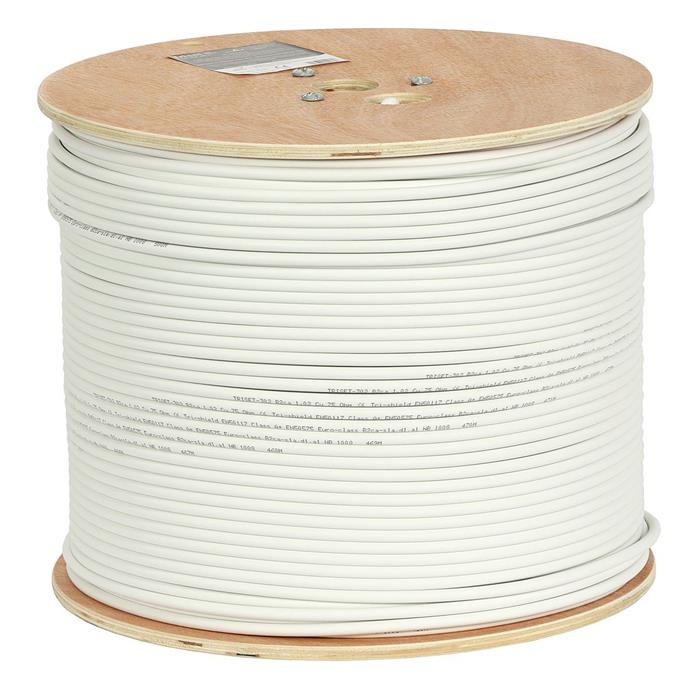

Koaxiální kabel 75 Ohm RG-6/TRISET 302 B2ca class A+ 1.02/4.6/7.0 110 dB [500 m]

Vysoce kvalitní koaxiální kabel Tri-Shield TRISET 302 B2ca E1006 pro individuální i kolektivní instalace. Kabel má plášť LSZH (LS0H) - bezhalogenová izolace+, používá se tam, kde je třeba větší bezpečnost v případě požáru (výškové a vysokopodlažní obytné budovy, veřejné budovy). V případě požáru se těmito kabely nešíří plamen, emise kouře je velmi nízká a uvolňované plyny nejsou korozivní. Lze jej úspěšně použít v systémech digitální pozemní televize DVB-T2, rozhlasu FM/DAB a multipřepínačů (pozemní televize DVB-T2 a satelitní televize DVB-S/S2).

• odpovídá standardu třída A
• třída hořlavosti B2ca-s1a, d1, a1.
• splňuje požadavky vyhlášky MTBiGM.
• měděné jádro 1,02 mm
• kabel s třístěnnou konstrukcí
• vyroben v plášti LSZH (LS0H) - bezhalogenová izolace .
• nízký útlum
• vynikající uložení
• vysoká účinnost stínění - + ve frekvenčním pásmu do 2 GHz splňuje požadavek třídy A.
• min. 77% pokrytí opletením

Vysoce kvalitní, třikrát stíněný koaxiální kabel kategorie RG6 má vnitřní vodič vyroben z měděného drátu o průměru 1,02 mm, což zajišťuje nízkou ztrátu a trvanlivost. Měděný drát jádra nekoroduje a kabel není tuhý.


Koaxiální kabel TRISET 302 B2ca E1007 má 77% opletení, které zaručuje vysokou úroveň stínění a chrání užitečný signál před vlivem vnějších rušení.

Při paralelním vedení více kabelů a dlouhých kabelových trasách se doporučuje používat kabely s trojitým stíněním. Účinné stínění na dlouhé vzdálenosti snižuje pravděpodobnost tzv. přeslechů kabelů. Ty spočívají v indukci nežádoucích signálů v sousedních kabelech. To se na obrazovce projevuje rušením obrazu - pixelózou a zamrzáním scén - stejně jako v případě slabého nebo nekvalitního signálu..

The optimally selected flexibility of the jacket allows for easy installation of the cable both in cable ducts and in installation boxes or mounting boxes.

Kabel byl vyroben podle přísných norem kvality s malými přípustnými odchylkami od jmenovitých parametrů.

Za účelem zajištění minimální ohybu vodiče poloměr kabelové umístěné ve stěnách by měly být umístěny v trubkách.

Koaxiální kabel Tri-Shield TRISET 302 B2ca E1007 splňuje normu EN 50117 v oblasti stínění (třída A+) v frekvenčním pásmu 5–3000 MHz.





Kabel má prohlášení o shodě se směrnicí RoHS (.pdf)
Prohlášení o shodě technických parametrů Tri-Shield TRISET 302 B2ca E1007 (.pdf)
Prohlášení o užitných vlastnostech (.pdf)
Podrobné parametry kabelu Tri-Shield TRISET 302 B2ca E1007 (.pdf)

Koaxiální kabel 75 ? TRISET 302 B2ca E1007 byl testován v notifikovaném orgánu TÜV Rheinland s číslem 1008 a získal třídu reakce na oheň B2ca-s1a, d1, a1.

Editor zdrojového kódu HTMLZalamování slov . total smoke production). smoke production rate)

Name	Parameter	Requirements	Requirements	Results	TRISET 302 B2ca
Spread   flame  (damage range)		flame spread  . damage range)	FS [m]	flammability class B2ca	≤ 1.5	1	B2ca
Supportófactor for rate  heat release  (heat release rate). heat release   rate)	Peak HRR [kW]	≤ 30	23
Total heat   heat release  (
Total heat release. Total heat release)	THR1200 [MJ]	≤ 15	6
Fire growth rate     flame spread rate  (		Fire growth rate		Fire growth rate  . fire growth rate)	FIGRA [W/s]	≤ 150	100
Vertical   flame spread   (vertical flame spread)	TSP [mm2] at 1200 sec	smoke production for subclass s1a	≤ 50	26	s1a
smoke production rate  (
	smoke production rate		Peak SPR   [m2/sec]	≤ 1.5		0.05
Transmittance  (English. transmittance)	T [%]	≥ 80	87
flatness  (flaming droplets)
flatness  . flaming droplets)	Droplets [sec]	flaming droplets for subclass d1	no droplets	none	d1
Acidity	pH	acidity for subclass a1	4.3 ≥	5.3	a1
current conductivity  ( conductivity)>.  conductivity)	Conductivity   [µS/mm]		≤ 2.5	0.3







Rodzaj strefy pożarowej	Budynek do 2 kondygnacji naziemnych		Budynek do 12 m lub mieszkalny do 4 kondygnacji		Budynek od 13 do 25 m lub mieszkalny od 5 do 9 kondygnacji		Budynek ponad 25 m lub mieszkalny powyżej 9 kondygnacji
	poza drogami ewakuacyjnymi	na drogach ewakuacyjnych	poza drogami ewakuacyjnymi	na drogach ewakuacyjnych	poza drogami ewakuacyjnymi	na drogach ewakuacyjnych	poza drogami ewakuacyjnymi	na drogach ewakuacyjnych
ZL I	Eca	Eca	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	B2ca-s2,d1,a3	B2ca-s2,d1,a3
ZL II	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	B2ca-s2,d1,a3	B2ca-s2,d1,a3	B2ca-s1,d1,a3
ZL III	Eca	Eca	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	B2ca-s1,d1,a3
ZL IV	Eca	Eca	Eca	Eca	Eca	Dca-s2,d1,a3	Dca-s2,d1,a3	B2ca-s2,d1,a3
ZL V	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	B2ca-s2,d1,a3	B2ca-s2,d1,a3	B2ca-s2,d1,a3
PM, IN	Eca	Eca	Eca	Eca	Eca	Dca-s2,d1,a3	Eca	B2ca-s2,d1,a3



///* svazek kabelů - více než jeden kabel vedený v kabelovém plášti nebo drážce//.

ZL I - budovy určené k současnému pobytu více než 50 osob, které nejsou trvale obydlené.
ZL II - budovy určené převážně pro užívání osobami s omezenou schopností pohybu a orientace (včetně jeslí, mateřských škol, nemocnic).
ZL III - veřejné budovy nezařazené do ZL I a ZL II.
ZL IV++ - jedno- a vícebytové budovy (rodinné a bytové domy)
ZL V - budovy hromadného bydlení, které nejsou zařazeny do ZL IV, a vztahuje se především na budovy určené k
ZL V - budovy pro dočasný pobyt, jako jsou hotely, motely, ubytovny.
PM - výrobní budovy, sklady
IN - stavby pro chov hospodářských zvířat (chov hospodářských zvířat)

.

Class	5-30 MHz [m?/m]	30-1000 MHz [dB]	1-2 GHz [dB]	2-3 GHz [dB]
C	50	75	65	55
B	15	75	65	55
A	5	85	75	65
A+	2,5	95	85	75
A++	0,9	105	95	85
