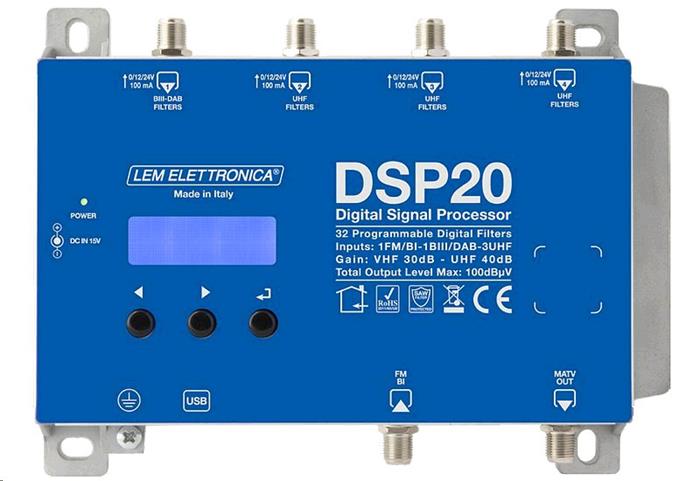

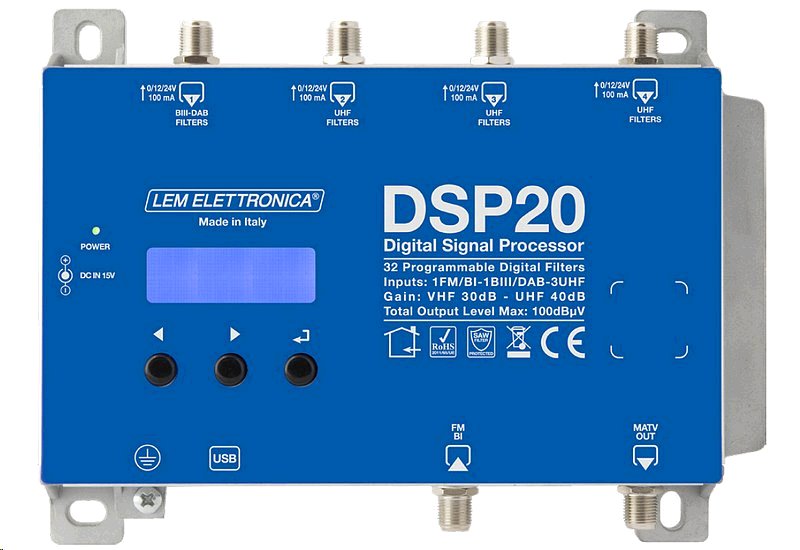

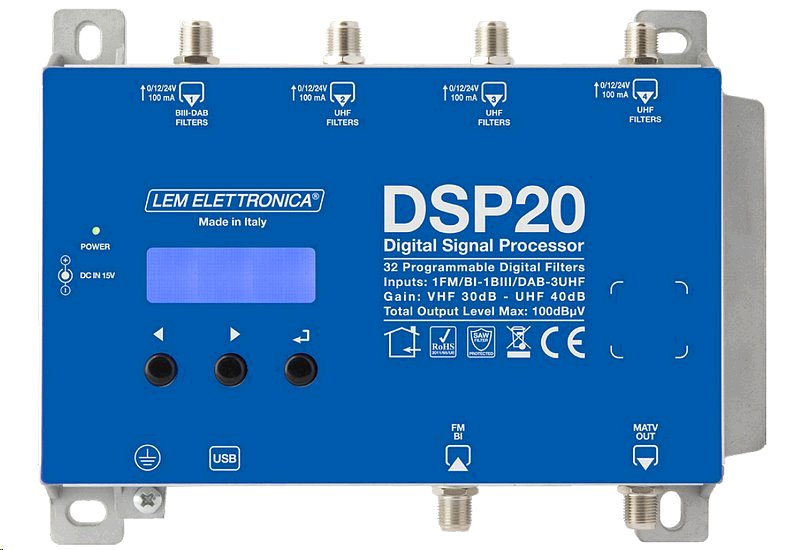

LEM DSP20-5G - programovatelný DVB-T/T2 zesilovač
Výrobce
LEM Elettronica
Kód
0004920_5G
Part No.
8056045663245
Zařazení produktu
Poslat info
Dotaz k tomuto produktu
Nalezli jste jinde na internetu nižší cenu?
Zaslat informaci o produktu známému
Nalezli jste chybu?
Diskuse (0)
Související dokumenty
EnlargementOrigSize
Související produkty
Napájecí výhybka pro koaxiální vedení určená k vybraným modelům LEM zesilovačů řadz DSP XX
370 Kč
bez DPH
448 Kč
s DPH
Podrobnosti o produktu

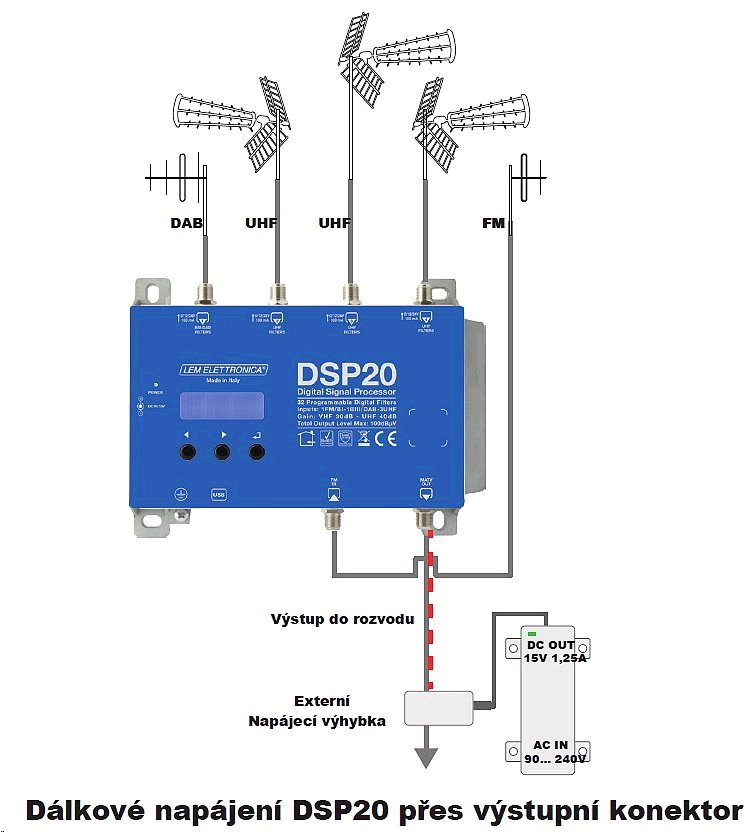

Napájení zesilovače je možné realizovat přes výstupní F konektor pomocí samostatné napájecí výhybky LEM INS-02, kterou lze zakoupit v doporučeném příslušenství.

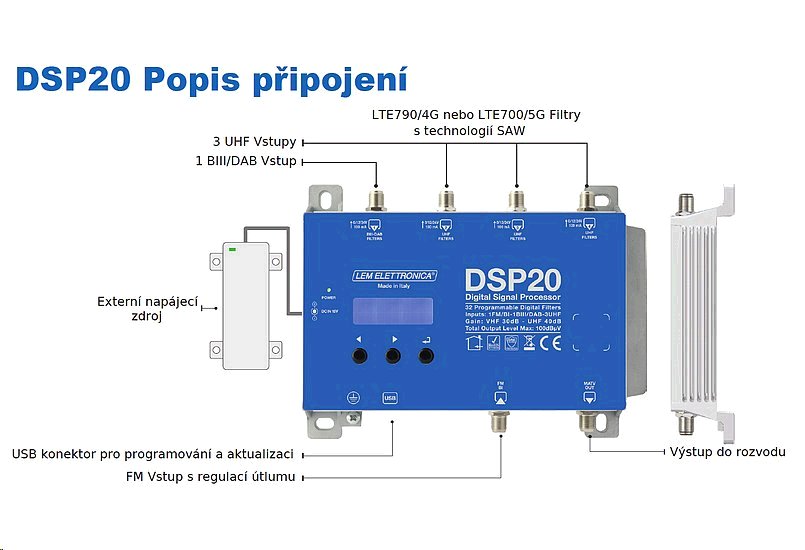

Hlavní vlastnosti
• 5 vstupů: 1x FM; 1x BIII/DAB; 3x UHF.
• Zesílení UHF 40 dB, VHF 30 dB.
• 24 - místný LCD displej s tlačítky.
• Funkce automatického nastavení - ladění.
• SAW filtry pro potlačení rušení 5G LTE.
• AGC pro každý kanál zvlášť.
• 32 vysoce selektivních kanálových filtrů s možností kanálové konverze.
• Napájení zesilovače i přes výstupní F konektor (pomocí samostatné napájecí výhybky).
• Šasi zesilovače z kovového odlitku, externí napájecí zdroj.
Programovatelný zesilovač s možností frekvenční konverze kanálů s vysoce selektivními filtry a ve velmi kompaktním provedení. 3 vstupy UHF + 1 VHF/DAB + 1 VKV FM, společně s vyšší výstupní úrovní vhodný pro individuální a malé TV rozvody DVBT/T2 nebo jako zdroj pro další technologii (např. optické rozvody).
Automatické programování / ladění
Funkce automatického programování skenuje a detekuje signály DVB-T/T2 a každému multiplexu přiřadí jeden digitální filtr.
Programování zesilovače
Nepotřebujete žádný programátor! Všechna nastavení můžete provádět přímo na hlavní jednotce pomocí 3 tlačítek na čelním panelu. Hodnoty a nastavení bodou zobrazeny na podsvíceném LCD displeji.
Programování pomocí PC nebo tabletu/mobilu
Nastavení lze provádět pohodlně také přes PC (Windows) nebo tablet/mobil (Android). Grafické rozhraní je velmi intuitivní a přehledné a urychlí vám práci s instalací tohoto zařízení. Veškerá nastavení lze zálohovat a použít pro další aplikace. Konfiguraci lze případně i vytisknout.
Všechny parametry lze nastavit, uložit, přenést a obnovit do dalšího zařízení.
Pokud budete programovat zesilovač přes PC (Windows), je nutné si stáhnout program LEM GUI, který je volně dostupný u produktu ke stažení nebo přímo na stránkách výrobce.
Pokud budete chtít programovat zesilovač přes mobil nebo tablet (Android), je nutné si stáhnout aplikaci LEMGUI.
Minimální požadavky na PC
• PC Windows kompatibilní s USB interface, procesor 800 MHz nebo vyšší, RAM alespoň 256 MB, USB A-B kabel.
Technické parametry
• Počet vstupů: 5 (1x FM; 1x BIII/DAB; 3x UHF)
• Rozsah vstupních frekvencí FM: 40... 108 MHz
• Rozsah vstupních frekvencí BIII: 170... 230 / DAB 170... 240 MHz
• Rozsah vstupních frekvencí UHF: 470... 694 MHz
• Rozsah vstupních frekvencí FM: 40... 108 MHz
• Rozsah vstupních frekvencí BIII: 170... 230 / DAB 170... 240 MHz
• LTE filtrace: 5G LTE700
• Počet kanálových filtrů: 32
• Počet kanálů na filtr: 1... 2
• Vstupní úroveň FM: 35... 90 dBµV
• Vstupní úroveň BIII/DAB: 40... 110 dBµV
• Vstupní úroveň UHF: 45... 100 dBµV
• Rozsah vstupního útlumu pro BI/FM: 0/-12/-24 dB
• Vstupní zesilovač pro pámo BIII/DAB: 0/+20 dB (OFF/ON)
• Rozsah AGC: 40 dB
• Selektivita filtrů:35 dB @1MHz
• Rozsah šířky filtrů: 6/7/8/9/10 MHz
• Zesílení v pásmu VHF: 50 dB
• Zesílení v pásmu UHF: 60 dB
• Rozsah nastavení výstupní úrovně: 90... 113 dBµV
• Nastavení náklonu v pásmu BII/DAB: 0... -10 dB
• Nastavení náklonu v pásmu UHF: 0... -5 dB
• Max. Výstupní úroveň: 100 dBµV (IM3 DIN 45004B - 60 dBc)
• Max. Výstupní úroveň při 6 Multiplexech: 90 dBµV
• Zpětný odraz IN/OUT: >12 dB
• Testovací výstup: 1 (-30 dB)
• USB Konektor: USB 1.0 / 2.0 Type B
• Napájení předzesilovačů VHF-UHF: 12V / 24V 100 mA
• Napájení zesilovače: 15Vcc 0,53A
• Spotřeba zesilovače: 7W
• Rozsah provozních teplot: -5... 50 °C
• Rozměry: 193 x 148 x 36 mm
Balení obsahuje
• 1x LEM DSP 20-5G
• 1x Napájecí adaptér 15 V / 1.25 A
• Sada vrutů a hmoždinek
• Anglický manuál
