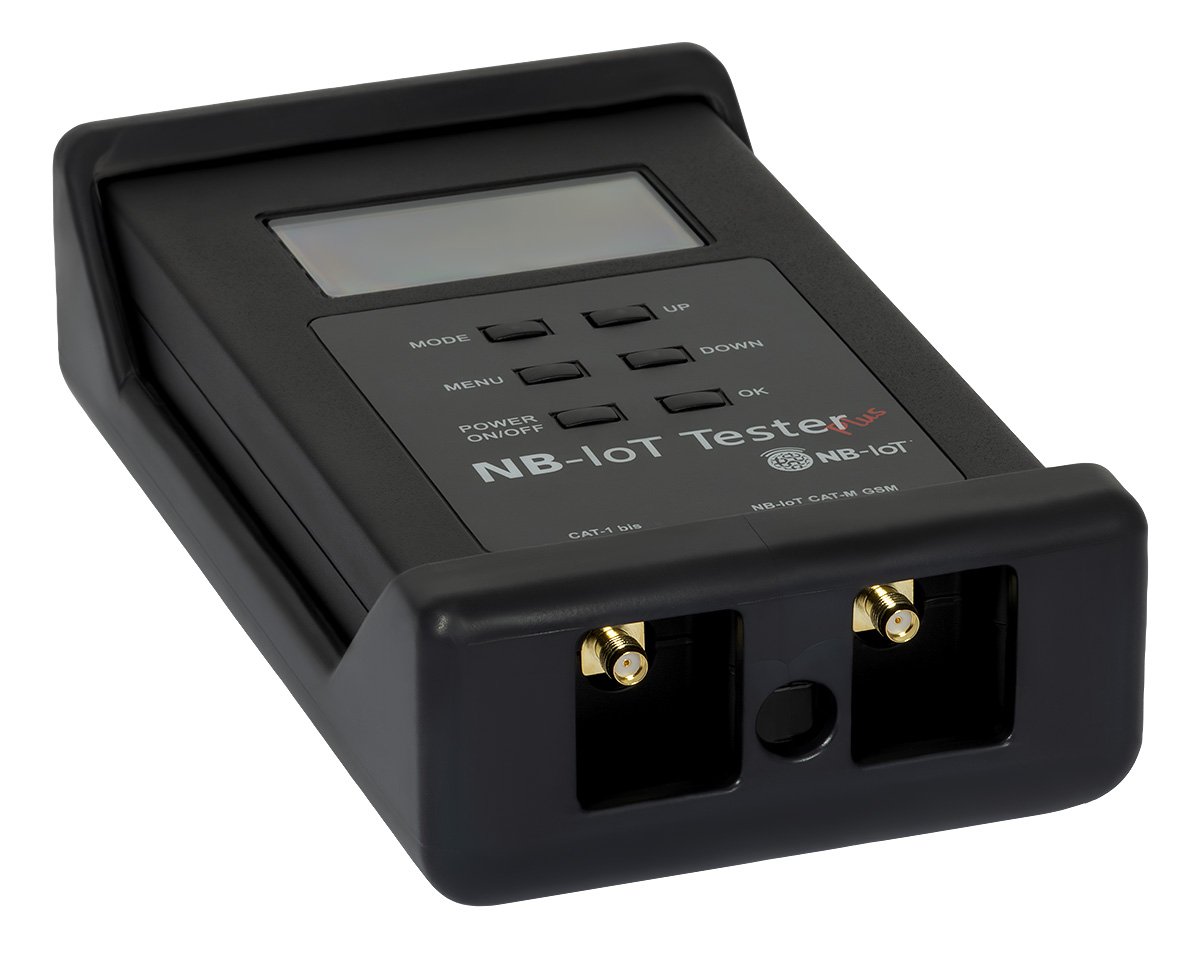

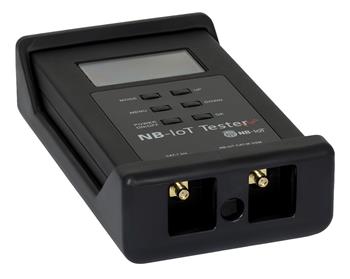

Měřák sítě IoT – NB-IoT, CAT-M, CAT-1, GSM

Měřák signálu NB-IoT / CAT-M /LTE cat.1 / GSM pro instalaci, měření a optimalizaci sítí IoT. Zařízení se připojuje k síti operátora prostřednictvím SIM karty a měří úrovně rádiových parametrů na vybraném místě. Výsledky jsou zobrazeny na přehledném displeji a mohou být použity k hodnocení kvality signálu v místech, kde mají být instalována zařízení IoT.
Hlavní použití:

   Měření a vizualizace kvality a síly signálu NB-IoT, CAT-M, LTE cat.1.
   Podpora instalace a servisu zařízení IoT (měřiče, senzory, komunikační moduly).
   Ověření umístění před instalací koncových zařízení.
   Testy latence pro hodnocení kvality připojení.

Funkce a provozní režimy:

   měření síly signálu v reálném čase
   měření kvality signálu
   zobrazení hodnot:
       RSSI — úroveň přijímaného signálu (dBm)
       RSRP — referenční přijímací výkon (dBm)
       RSRQ — kvalita signálu (dB)
       SNR — poměr signálu k šumu (dB)
   režim Ping — test síťových zpoždění
   možnost nastavení operátora, APN, pracovního pásma a režimu (NB-IoT / CAT-M / GSM/ LTE cat.1)

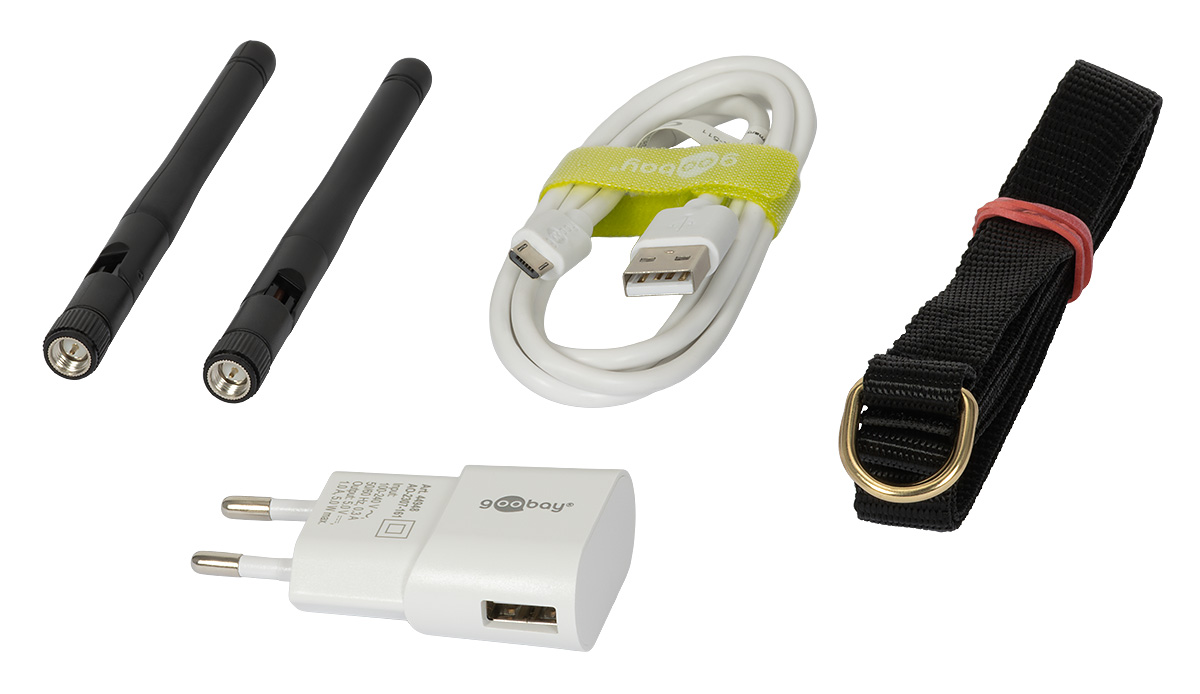

   vestavěná baterie a konektor pro externí anténu
   slot pro SIM kartu (umožňuje přímé testování s kartou operátora)

Měřák sítě IoT – NB-IoT, CAT-M, CAT-1, GSM

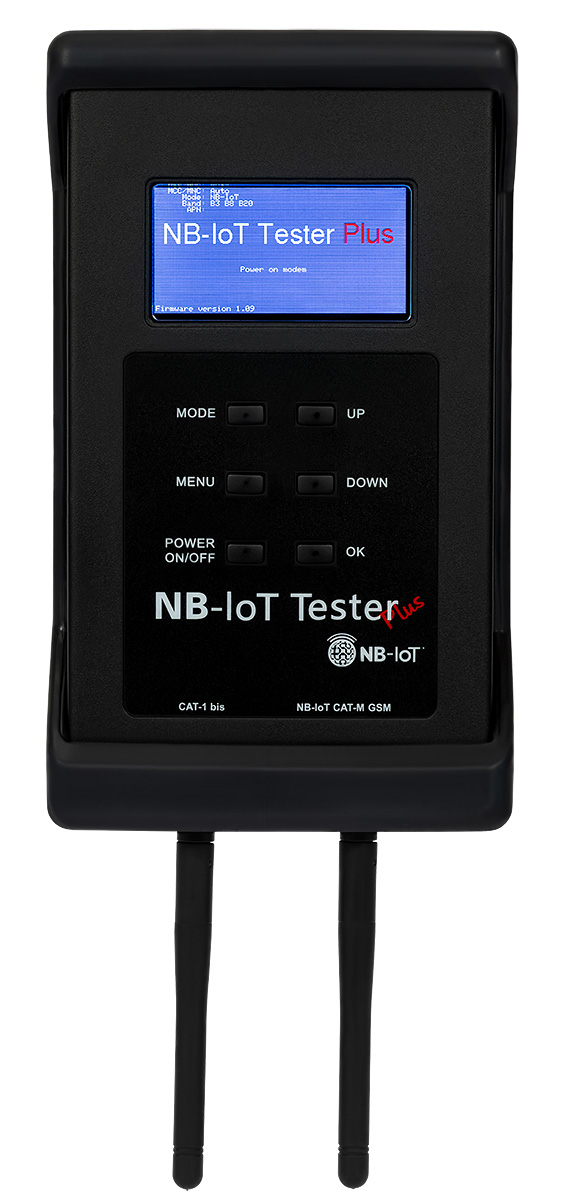

Zařízení umožňuje prezentaci parametrů rádiového spojení LTE v reálném čase. Na obrazovce se zobrazují klíčové ukazatele kvality a síly signálu, které umožňují vyhodnotit podmínky fungování mobilní sítě a optimalizovat nastavení instalace.
Zobrazené informace zahrnují:

   aktuálně používanou technologii přenosu a LTE pásmo
   sílu signálu přijímaného z mobilní sítě
   kvalitu rádiového signálu
   poměr signálu k šumu
   identifikaci buňky sítě (Cell ID)
   identifikátor fyzické buňky (PCI)


Zařízení nabízí rozšířený diagnostický režim LTE, který umožňuje podrobný náhled na síťové a identifikační parametry. Informace jsou prezentovány v textové podobě a ve formě QR kódu, což usnadňuje analýzu a dokumentaci konfigurace.
Dostupné funkce zahrnují:

   identifikaci zařízení a připojovací relace
   prezentaci provozního režimu a kategorie LTE
   monitorování rádiových parametrů signálu LTE
   registraci aktuálních, minimálních a maximálních hodnot signálních parametrů
   zobrazení informací o zpoždění přenosu (ping)
   identifikaci buňky sítě (Cell ID) a PCI
   generování QR kódu umožňujícího rychlý přenos diagnostických dat do jiného zařízení


Měřák sítě IoT – NB-IoT, CAT-M, CAT-1, GSM

Měřák sítě IoT – NB-IoT, CAT-M, CAT-1, GSM
Zařízení umožňuje automatické skenování dostupných mobilních sítí a zobrazení informací o operátorech působících v dosahu. Data jsou zobrazena ve formě seznamu, což umožňuje rychlý přehled o dostupné rádiové infrastruktuře.
Funkce zahrnují:

   identifikaci mobilních operátorů
   rozpoznávání technologií rádiového přístupu (např. LTE Cat-1, LTE Cat-M, NB-IoT)
   zobrazení identifikačních kódů sítí (MCC/MNC)
   porovnání různých technologií nabízených jednotlivými operátory
   podporu při ručním nebo automatickém výběru sítě


Zařízení poskytuje přístup k podrobným identifikačním a stavovým informacím týkajícím se modulu mobilní komunikace a aktivního připojení k síti.
Zobrazené a dostupné informace zahrnují:

   identifikátory SIM karty a koncového zařízení
   síťová adresa přidělená v rámci mobilního připojení
   identifikace aktuálně používané mobilní sítě a jejích logických parametrů
   informace o použitém komunikačním modulu
   verze softwaru modemu a firmwaru zařízení


Měřák sítě IoT – NB-IoT, CAT-M, CAT-1, GSM

Měřák sítě IoT – NB-IoT, CAT-M, CAT-1, GSM
Zařízení umožňuje skenování a zobrazení sousedních a dostupných vysílačů mobilní sítě (BTS) v rámci aktuálně používané technologie. Informace se zobrazují ve formě seznamu, což umožňuje analýzu rádiového prostředí.
Dostupné funkce zahrnují:

   detekciji více buněk sítě v dosahu zařízení
   identifikaci technologie rádiového přístupu
   prezentaci identifikátorů sítě operátora
   identifikaci buněk sítě (Cell ID) a PCI
   porovnání úrovně signálu jednotlivých buněk


Zařízení umožňuje ruční výběr technologie mobilní komunikace, což umožňuje přizpůsobit způsob připojení požadavkům aplikace a dostupnosti sítě operátora.
Dostupné funkce zahrnují:

   podpora více mobilních technologií v jednom zařízení – NB-IoT, LTE-M, LTE cat.1, GSM
   možnost vynucení konkrétního režimu síťového provozu
   přepínání mezi technologiemi určenými pro IoT s nízkou spotřebou energie a klasickým přenosem dat


Měřák sítě IoT – NB-IoT, CAT-M, CAT-1, GSM

Měřák sítě IoT – NB-IoT, CAT-M, CAT-1, GSM
Zařízení umožňuje ruční konfiguraci podporovaných pásem LTE, což umožňuje přesné přizpůsobení práce komunikačního modulu síťovým podmínkám a instalačním požadavkům.
Funkce zahrnují:

   podporu více frekvenčních pásem LTE
   možnost individuálního zapnutí a vypnutí vybraných pásem
   ruční vynucení provozu v určitém pásmu
   testování dostupnosti a kvality připojení v různých pásmech
   optimalizaci připojení z hlediska dosahu, stability a výkonu


Specifikace:
Název IoT Network Meter - NB-IoT, CAT-M, CAT-1, GSM
Typ zboží IoT- LTE network tester
Supported networks CAT-M, LTE cat.1, NB-IoT
Supported bands B1 -2100 MHz, B2 -1900 MHz, B3 -1800 MHz, B4 -1700 MHz, B5 -850 MHz, B7 -2600 MHz, B8 - 900 MHz, B12 -700 MHz, B13 -700 MHz, B14 -700 MHz, B20 -800 MHz, B28 -700 MHz, B66 -1700 MHz, B71 -600 MHz
Specifications
Connectors 2x micro SIM, SMA, microUSB (charging)
Tests supported Ping, RSRQ signal quality measurement, RSRP signal strength measurement, Ratio of signal power to noise power
Menu language English

Power supply battery Lithium-ion battery 3.7 V / 3000 mAh
