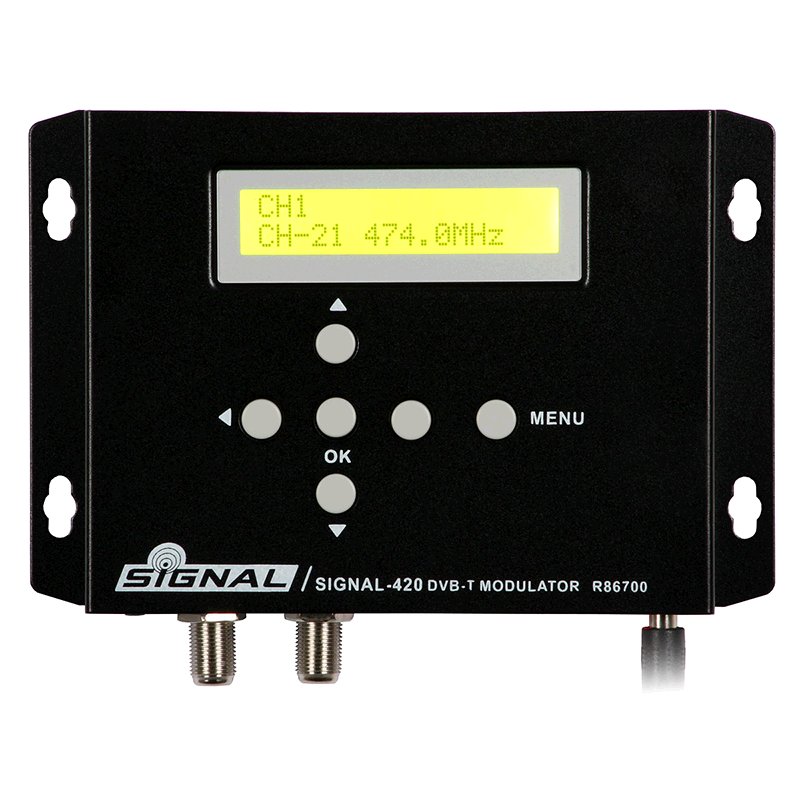

Signal-420 - HDMI -> COFDM modulátor

COFDM modulátor Signal-420 převádí vstupní HDMI signál do MPEG-4 streamu, který moduluje na vysokofrekvenční signál v souladu se standardem DVB-T (COFDM). Zařízení je určeno pro použití jednoho zdroje video signálu (HD) a pásmového audio signálu (stereo/ dva kanály).

A/V signál může být z DVR, Blu-ray, PC, satelitního přijímače, atd. Výstupní RF signál v DVB-T standardu může být distribuován přes koaxiální kabel do anténních systémů. Maximální přenosová rychlost výstupního streamu je kompatibilní s normou DVB-T (celkem: 31,68 Mbps; Video: 18 Mbps). Parametry, jako např. výstupní frekvence, bitová rychlost streamu, modulační schéma, atd. se nastavují pomocí tlačítek a zobrazí se na displeji na předním panelu modulátoru.

Vlastnosti:

• Video
  • Encoding: H.264 MP@L 3.0/3.1/4.0
  • Bit rate: 1.000-15.000 Mbps
  • Vstup: 1x HDMI
  • Rozlišení: 1920x1080_60p, 1920x1080_50p, 1920x1080_60i, 1920_1080_50i, 1280x720_60p, 1280x720_50p


• Audio
  • Encoding: MPEG1 Layer II
  • Vzorkovací frekvence: 48 kHz
  • Bit rate: 64, 96, 128, 192, 256, 320, 384 kbps


• DVB-T modulátor
  • Standard: DVB-T COFDM
  • FFT modes: 2k, 8k
  • Šířka pásma: 6 MHz, 7 MHz, 8 MHz
  • Modulace: QPSK, 16QAM, 64QAM
  • Ochraný interval: 1/4, 1/8, 1/16, 1/32
  • FEC: 1/2, 2/3, 3/4, 5/6, 7/8
  • MER: > 42 dB
  • RF range: 30 - 999 MHz (1 kHz step)
  • RF output level: 70...100 dBµV


• Možnosti nastavení a konfigurace
  • LCD + tlačítka
  • LCN: Ano
  • Možnost aktualizace: JTAG


• Napájení : 12 VDC (AC/DC adapter incl.)
• Rozměry: 125x100x28 mm
• Váha: <1 kg
• Operační teplota: 0 až 45 C
