tB2 - rozšiřující deska: 1-Wire, I2C, OLED pro Lan Controller v3.5

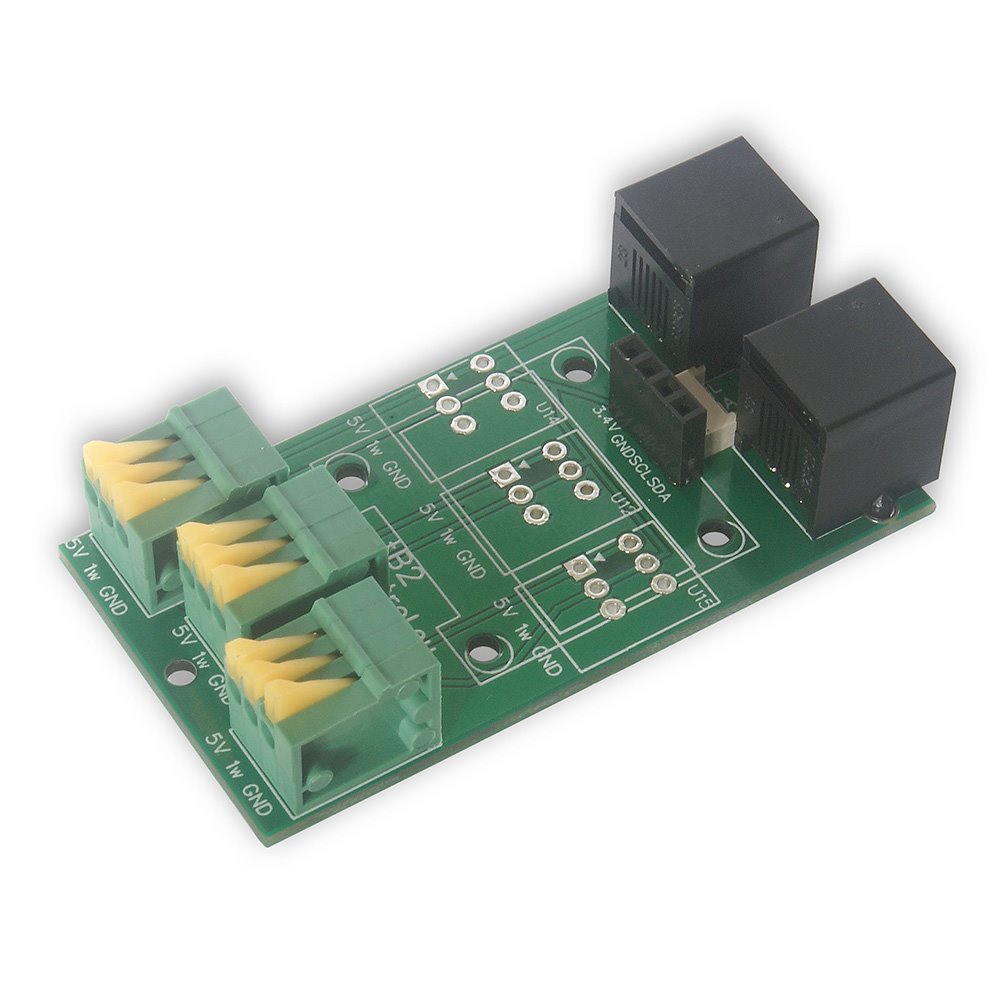

Základní rozšiřující deska tB2:
- Rozdělovač I2C: 2x RJ12, 1x I2C JST micro 1,25 mm, 0,96 palcová zásuvka OLED.
- 1vodičový rozbočovač: 2x RJ12, 3x 1vodičová svorkovnice

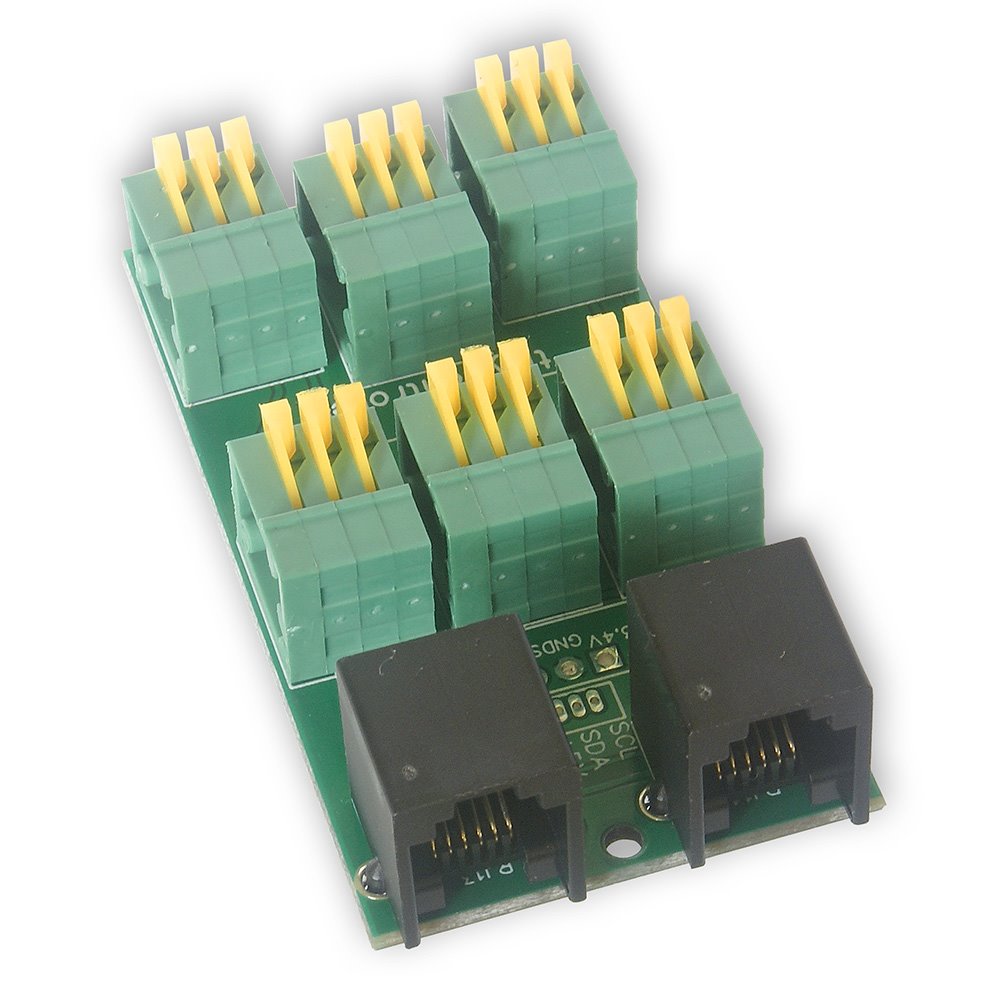

Deska má pružinové svorky pro pohodlné připojení senzorů DS18B20 (průřez kabelu do 0,5 mm2) a mikrokonektor JST 1,25 mm pro sběrnici I2C, např. pro připojení senzoru BME280.

Komunikace s řadičem Lan probíhá prostřednictvím sběrnice I2C nebo 1-Wire. K tomuto účelu se deska připojuje ke konektoru INP6 na řídicí jednotce Lan pomocí 6žilového kabelu s konektorem RJ12 (dodává se) s použitím jedné ze zásuvek, druhou zásuvku lze použít k připojení dalšího senzoru 1-Wire nebo I2C. Na desce je označení připojení senzorů DS18B20 ke sběrnici 1-Wire.

Součástí dodávky jsou podpěry pro zobrazovací modul a 6žilový kabel (20 cm dlouhý) s konektory RJ12.

Popis konfigurace snímače a displeje naleznete v příručce Lan Controller.

Základní vlastnosti:

   Podporuje 0,96" OLED displej s rozlišením 128×64, 4 řádky, připojení přes I2C.
   3 vstupy 1-Wire.
   Napájení ze sběrnice I2C 3,3 V.
   Rozměry: 66 x 36 x 18 mm
   Montáž na lištu DIN.
