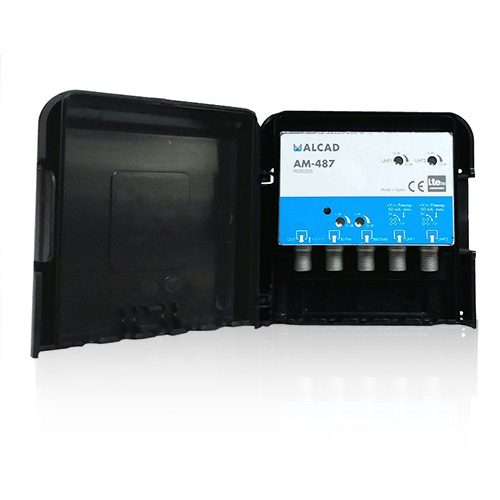

Venkovní zesilovač Alcad AM-487 LTE700 (2xUHF, DAB, FM - 32dB)

Zesilovač Alcad AM-497 je 4 vstupý domovní širokopásmový zesilovač vhodný do vnitřního i venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Zesílení činí 20 dB (FM/DAB/BIII), 32 dB (UHF1/UHF2). Zesilovač AM-487 má potlačené LTE700 a proto propustí signál v rozmezí kanálů 21 - 48.

Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup a také je možnost napájení předzesilovače 12V/50 mA pro vstup UHF. Originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí vyhýbky a mají v sobě integrován i širokopásmový rozbočovač.

Zesilovače vyráběné SMT technologií jsou umístěny v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu. U nové řady zesilovačů je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače.

Technické parametry zesilovače Alcad AM-497:

• počet vstupů/výstupů 3 / 1
• vstupy FM(88-108 MHz) _ DAB/BIII(160-260 MHz) _ UHF1(470-694 MHz)
• zesílení 20 dB (FM/DAB/BIII), 32 dB (UHF1/UHF2)
• zvlnění v pásmu ±1 dB (FM/DAB), ±2 dB (UHF)
• regulace zesílení 20 dB (FM), 16 dB (DAB/BIII/UHF)
• šumové číslo 5 dB (FM/DAB), 6 dB (UHF)
• max. výstupní úroveň (DIN45004B) 108 dBµV
• max. výstupní úroveň (IMD3 -66 dB) 105 dBµV
• max. výstupní úroveň (IMD2 -60 dB) 93 dBµV
• potlačení mezi vstupy >30 dB
• tlumení odrazu na vstupu >10 dB
• napájení předzesilovače 12/50 mA pro vstup UHF (vypínatelný)
• napájení +12V / 45 mA (externí zdroj AL-105 nebo AL-205)
• konektory F-konektor
• pracovní teplota -10°C .....+65°C
• stupeň krytí IP 53
• hmotnost 0,25 kg
• rozměr balení 110 x 125 x 45 mm
